巷道修復撬毛破碎機的用途和特點

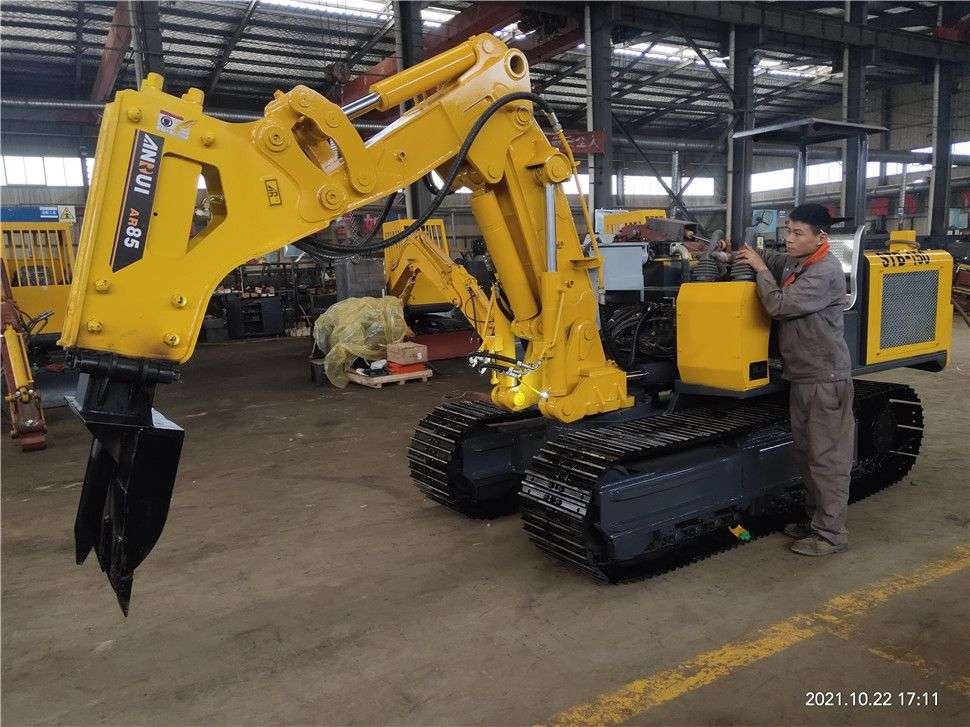

STP-100破碎機,公司吸收國內外同類產品優點的基礎上,根據用戶的實際需求,自主研發、制造的一種多功能巷道掘進設備。
該產品嚴格按照J(rèn)B/T5503—2017《立爪挖掘裝載機》標準進行生產、制造、測試和檢驗。
該破碎機結構緊湊、外形尺寸小、節約能源、噪聲低、效率高,實現巷道免放炮掘進機械化作業,可大大提高巷道掘進作業速度。

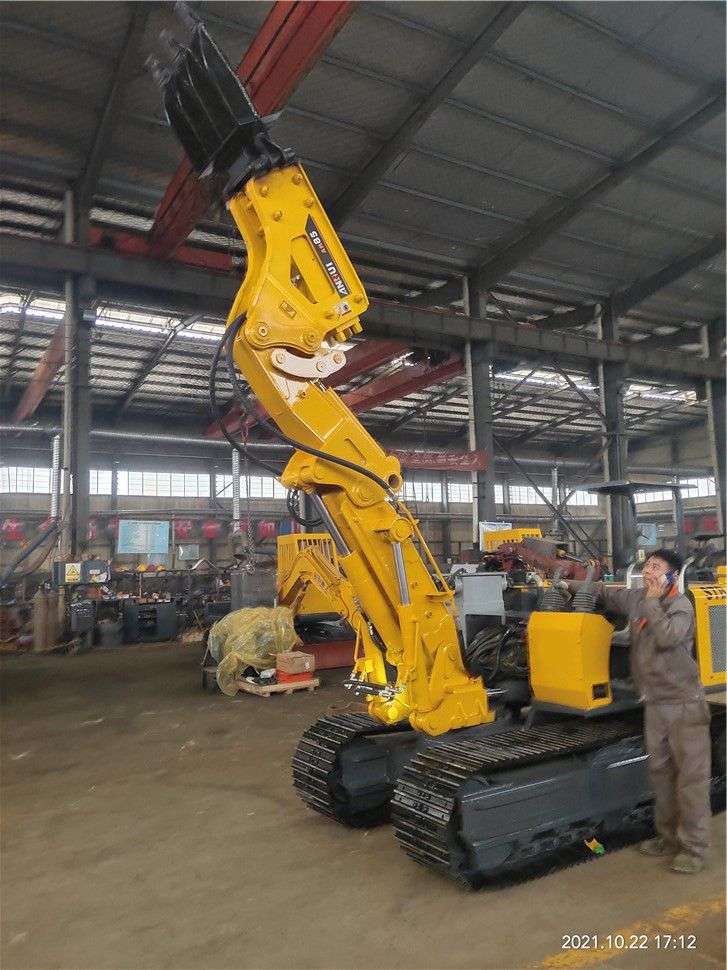

STP-100破碎機工作臂可以沿車身軸線左右擺動±50°(擺動幅度≥5000mm),上下破碎高度-1400-+4800mm,還可以滿足挖掘、起吊及液壓剪(剪切錨桿)作業等各項動作要求,實現臥底、破巖、清理浮石、平整巷道及吊裝小型配件等。
1.采用掘進機回轉臺工作機構,回轉接觸面積大、經久耐用安全可靠、回轉方便靈活。
2.大臂油缸采用雙油缸升降,能夠增大舉升重量,增強破碎作業的穩定性。
采用知名品牌破碎錘,重量輕,打擊力強,液壓系統精簡高效,維修保養方式簡單、價格低廉。
本機動力單一化,能耗低,整機功率僅45千瓦,全部動力集中組成動力模塊。液壓系統先進,采用負載敏感變量系統。本機結構緊湊,主要?jiǎng)幼鞑捎帽壤葘?dǎo)閥控制,操作輕松簡便,工作平穩無沖擊。
使用破碎機在井下巷道內掘進、臥底等能夠免去放炮作業,大大降低職工勞動強度,節約炮掘作業成本,節約大量人工,安全可靠,平均150噸/8小時,3*3斷面每天進尺5-6米。
另外破碎機操作簡單,易學易會,操作方便舒適,標準配置操作桿、操作平穩,靠背椅接近人體形狀,牢固耐用,可有效緩解駕駛員的操作疲勞。易于保養,油泵及控制閥防護罩可完全打開,便于檢查、保養。全液壓系統控制,動力單一,液壓系統先進,管路布置合理,安全穩定性好。
破碎機可一機多用,除完成破碎作業外,還可完成作業點短距離運輸、臥底、擴幫幫等工作。
整機重量:約10T(標配)
破碎能力:≈0--10m3/h
設備總功率:45Kw、1450r/m
破碎錘:AR85(85桿)
A.破碎寬度:≤5.2m
B.破碎距離:(離鏟口):≤3.2m
C.破碎高度:≥4.8m
D.破碎深度:≤1.3m
履帶板寬度450mm
離地間隙:300mm(可加高)
行走速度:3.1KM/H
最小轉彎半徑:≥5m
操作方式:先導操作
外形尺寸(長*寬*高):4100*1600*1500
適應巷道斷面尺寸:(寬×高)≥3m×3m
STP-100破碎機配置一覽表
序號 |
名稱 |
生產廠家 |
備 注 |
1 |
主泵 |
德國力士樂 |
原裝進口 |
2 |
行走液壓馬達總成 |
韓國斗山 |
原裝進口 |
3 |
行走履帶總成 |
山推小松 |
原裝進口 |
4 |
油缸(挖掘機類高壓) 大、小、挖油缸 |
無錫恒立 |
中美合資 進口密封系統 |
5 |
油路總成(油管) |
青島橡六 |
國內知名品牌 |
6 |
電機 |
濟南東聯 |
國內知名品牌 |
7 |
回轉機構 |
掘進機式回轉臺 |
國內知名品牌 |
8 |
液壓控制閥(換向閥) |
德國力士樂 |
原裝進口 |
9 |
先導閥(手動腳踏閥) |
韓國更優油壓 |
原裝進口 |
10 |
破碎錘 |
安瑞85釬桿 |
國內知名品牌 |
11 |
耐磨底板和挖斗耐磨鋼 |
瑞典悍達NM450 |
原裝進口 |
12 |
結構件 |
武鋼集團Q345 |
國內更優品牌 |
13 |
|
|
