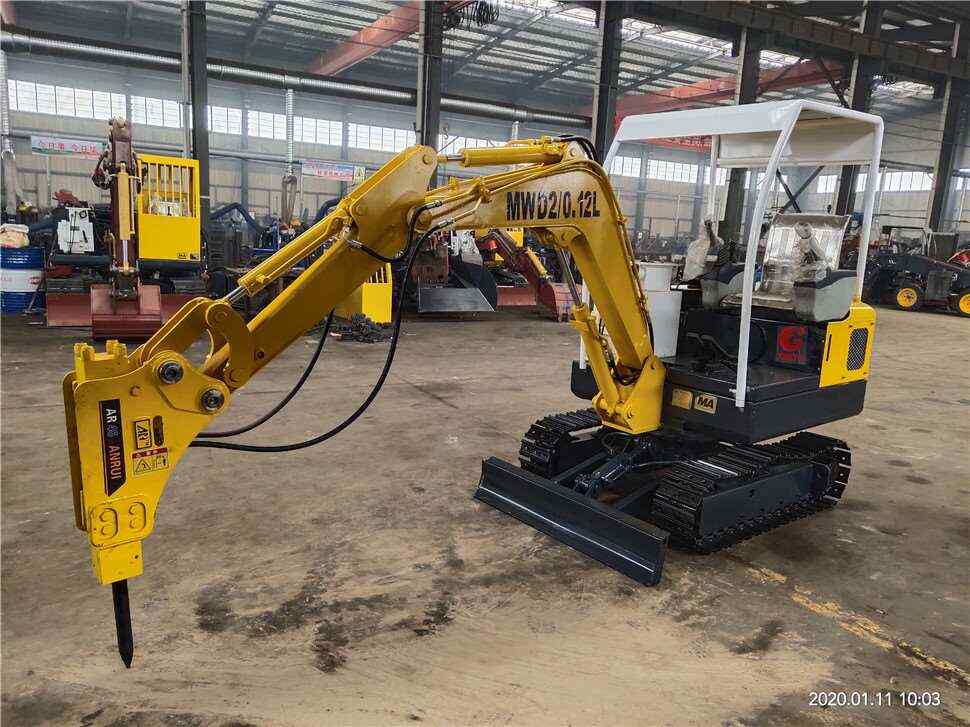

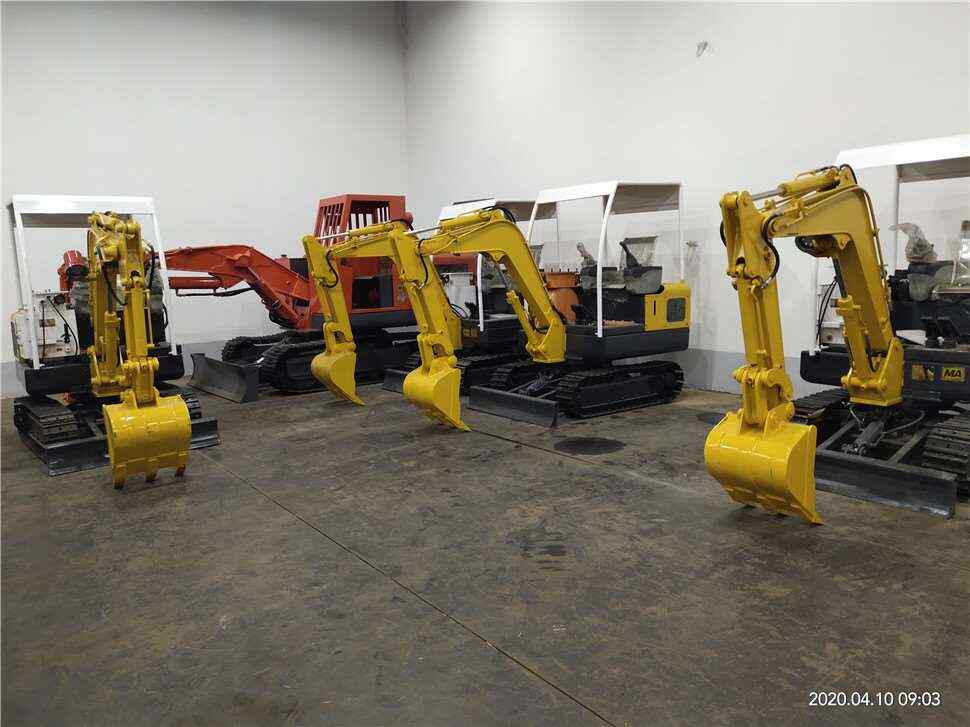

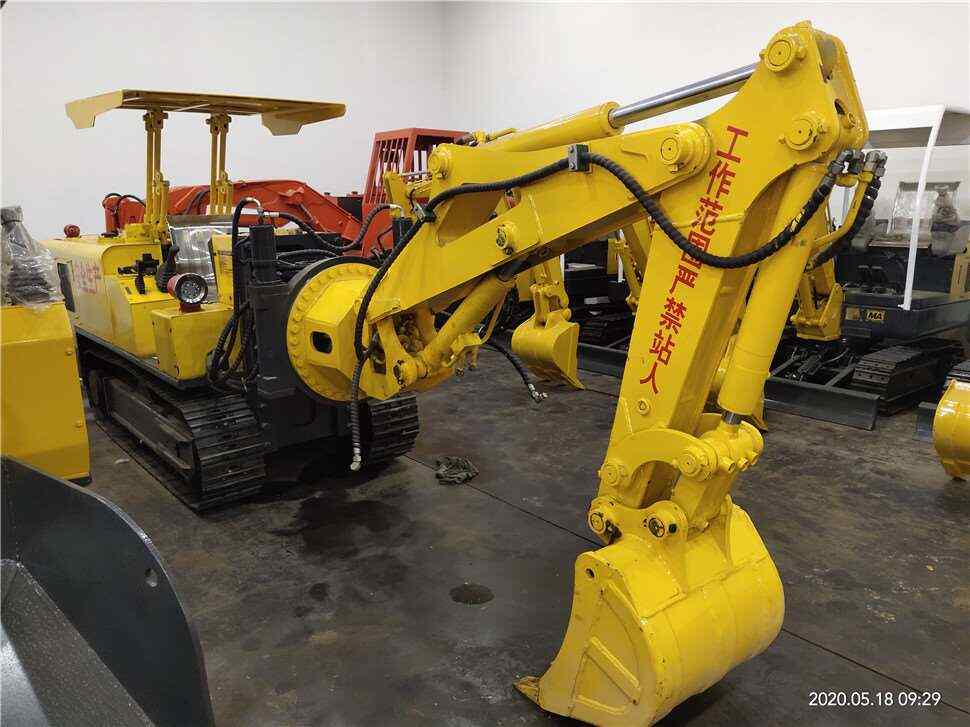

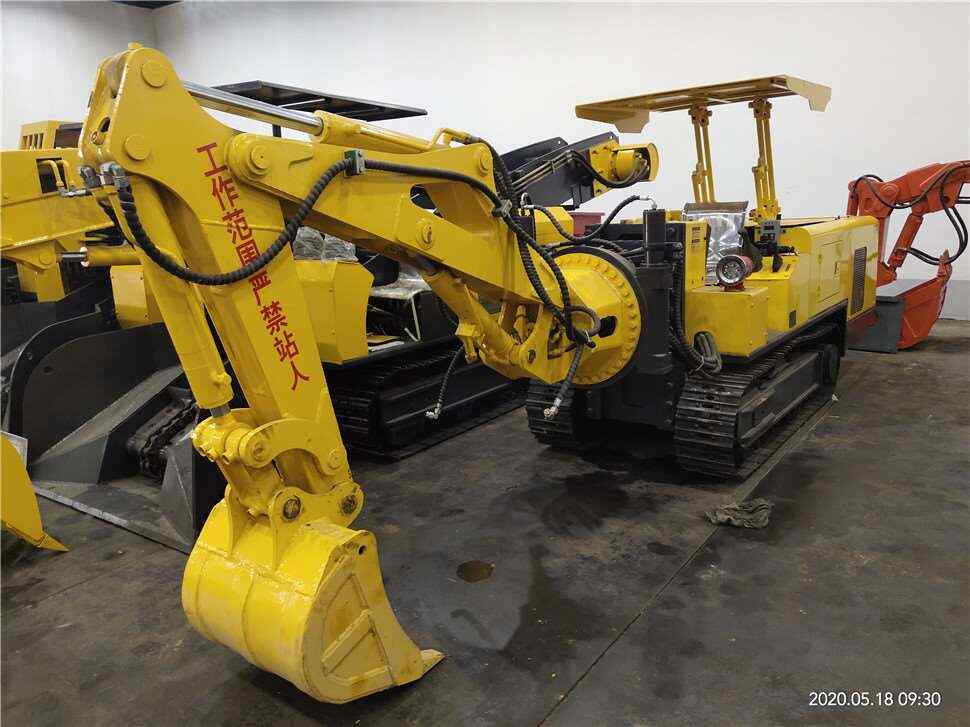

巷道修復機與電動挖掘機電氣系統
本機電路部分有礦用隔爆型電磁啟動器，礦用車載式甲烷斷電儀，煤礦用低濃度甲烷傳感器，聲光電鈴，機車燈，電機，控制按鈕組成。
本機所配用的起動器為 QJZ16-120/1140(660)（A）礦用隔爆兼本質安全型真空電磁啟動器（以下簡稱啟動器），適用于含有爆炸性氣體(甲烷)的煤礦井下, 作為控制主油泵電機之用。同時對電動機及其有關電路進行保護。
本機電氣原理圖見附件
一、啟動器為礦用隔爆型產品，其在電路中的工作原理如下：
1.在瓦斯含量不高于 1.00%時，接通換向開關 HGK，控制變壓器 T 輸出 36V
交流電，保護器觸頭閉合，為控制電路供電做好準備。
2.按下礦用隔爆型控制按鈕的起動按鈕 QA2，此時若起動器在無故障狀態，

則中間繼電器 ZJ 吸合，控制電壓經全波整流后使真空接觸器 CJ 吸合，并利用
CJ1 常開觸點實現自鎖，主油泵電機啟動，同時斷開漏電檢測回路。
3.按下礦用隔爆型控制按鈕的停止按鈕 TA2，控制回路斷開，中間繼電器失電，常開觸頭斷開，真空接觸器線圈失電，使主觸頭脫開分?jǐn)嘀骶€路，主油泵電機停止。
4.在啟動或運行過程中，當線路發生短路、過載、斷相等故障時，保護器觸頭動作，使吸合線圈釋放而起保護作用。
5.每次啟動前，保護器的漏電檢測 33#端通過常閉觸點對負載進行漏電檢測， 當主回路對地絕緣電阻低于規定值時，保護器實行漏電閉鎖，起動器無法啟動。
二、安裝、使用注意事項
1在安裝前應檢查其技術數據是否與工作電壓，所控電機容量相符，其零部件應完好無損；
2電纜的引入及引出應用接線裝置中的橡膠密封圈、金屬堵環、壓緊螺母或壓緊法蘭將電纜壓緊以達到隔爆要求，同時應緊固電纜防松脫裝置；
3不使用的接線口應用橡膠密封圈、金屬堵環、金屬堵板嚴密封堵；
4.各隔爆面在使用、檢修過程中應保持其原有粗糙度，不得磕、劃傷、腐蝕。
5 搬運過程中，應避免強烈震動，嚴禁翻滾。在維護維修中，嚴禁帶電開蓋！ 嚴禁碰傷、劃傷隔爆面！
